NEUE RS232/TTL JPEG Digitale Serielle Cctv-kamera-modul SCB-1 mit videounterstützung VIMICRO VC0706 protokoll

unsere Kamera moudle Unterstützungfarbe/black & white foto, OSD Char, bild Kompression. etc

fabrik großhandel, willkommen OEM/ODM, gute preis, gutes design, gute datenblatt

struktur

spezifikation

  • video-ausgang: CVBS 30fps

  • PCB dimension: 38 × 38mm oder 32 × 32mm

  • bildsensor: 1/4 cmos-bildsensor MT9V011

  • bildformat: PAL, 628 × 582; NTSC, 510 × 492;standard als NTSC für dieses modul, PAL ohne widerstand R21 (10 Karat oder andere wert)

  • bildformat: JPEG

  • bildgröße: VGA/QVGA/QQVGA CIF/QCIF/QQCIF, im allgemeinen standard als QVGA (320*240), benutzer sind frei, um die größe entsprechend der kommunikationsprotokoll. die kleiner das bild, schneller die bild ist gesendet.

  • baudrate: 9600bps-115200bps, standard als 38400, benutzer sind frei, um die rate nach dem kommunikationsprotokoll.

  • objektiv: FOV 60 ° ~ 120 ° IR 650/850/940

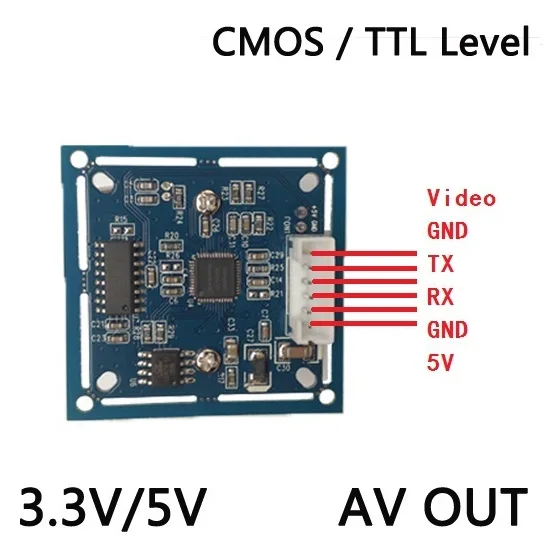

  • anschluss: 6PIN-2.0mm/2PIN-2.0mm (Infrarot licht bord schnittstelle)

  • ebene: Standard als CMOS ebene, kann geändert werden, um ttl-pegel in übereinstimmung mit den anforderungen

  • betriebsspannung: DC4.8V ~ DC6.5V

  • arbeitsstrom: 90mA (wenn infrarot licht nicht)

  • arbeitstemperatur:-20C ~ + 60C

  • lagertemperatur:-30C ~ 70C

  • luftfeuchtigkeit: 90% nicht kondensierend

Software debugging-tool bildaufnahme prozess/Befehl bildaufnahme prozess

1. Software werkzeug bildaufnahme prozess

der Erste schritt:

verbinden zu 5 V stromversorgung, schließen sie das modul mit computer über serielle kabel. bitte beachten sie, dass die serielle schnittstelle der fehlersuche werkzeug muss die gleiche wie die serielle schnittstelle COM in computer gerät manager.

wenn es keine RS232 schnittstelle in den laptop, laden sie bitte eine umwandlung werkzeug zu konvertieren usb-schnittstelle in rs232-schnittstelle (dies ist instabil, nicht empfohlen). bitte beachten sie, dass die serielle schnittstelle der fehlersuche werkzeug muss die gleiche wie die serielle schnittstelle COM in computer gerät manager.

der Zweite schritt:

öffnen sie die debugging-tool:

wählen richtige 'COM Port BeatRate' (ursprünglichen als 38400), andere bleiben unverändert, dann klicken 'Open'.

klicken 'Get Version' " f es zeigt 'successful connection' in die richtige, verbindung gelingt. wenn es zeigt 'CMD time', verbindung fehlschlägt, bitte überprüfen.

dritte schritt:

sammeln bilder und senden sie, um den computer über serielle schnittstelle;

klicken 'Fbuf Ctrl', eine neue schnittstelle wird auftauchen, dann klicken 'Stop Fbuf', klicken 'Sel File' zu speichern sie die datei, schließlich klicken 'Read' taste zu lesen sie die bilder.

2. Befehl bildaufnahme prozess:

die folgenden ist ein dauerbetrieb der foto unter und daten hochladen nur als referenz.

schritt 1: Senden 56 00 36 01 00 zu stoppen strom rahmen

schritt 2: Senden 56 00 34 01 00 zu erhalten die datenlänge von strom rahmen

empfangen zurückgegeben daten: 76 00 34 00 04FF FF FF FF (rot anzeigt bytes von BUFF, 4 bytes)

schritt 3: Senden: 56 00 32 0C 00 0A00 00 00 00FF FF FF FF10 00 (blau zeigt, dass die daten mit festen wert)

zurückgegeben daten von der seriellen schnittstelle: 76 00 32 00 00FF D8. .. bilddaten… FF D976 00 32 00 00

schritt 4: Senden: 56 00 36 01 03 zu erholen rahmen, zurück zu normalen arbeitsstatus

gemeinsame steuerbefehle (für details, bitte beachten sie die kommunikationsprotokoll)-Kommunikation richtlinie

1. Reset befehl: 56 00 26 00: 76 00 26 00

2. Foto unter befehl: 56 00 36 01 00: 76 00 36 00 00

3. Lesen die länge von foto befehl: 56 00 34 01 00: 76 00 34 00 04 00 00 XX YY

XX YY ——- Bild daten länge, ist XX hohe byte während YY ist niedrigen byte

4. Lesen daten der foto befehl: 56 00 32 0C 00 0A 00 00 XX XX 00 00 YY YY ZZ ZZ

zurück: 76 00 32 00 00 (intervall) FF D8. …… FF D9 (intervall) 76 00 32 00 00

00 00 XX XX —— ausgangs adresse (adresse muss vielfachen von 8, in der regel set als 00 00)

00 00 YY YY —— bild daten länge (hohe byte und dann niedrigen byte)

ZZ ZZ ——– intervall (= XX XX * 0,01 msek, besser set es weniger, wie 00 0A)

hinweis: jpeg-bilddatei datei müssen beginnen mit FF D8 und ende mit FF D9

5. Stop foto unter befehl: 56 00 36 01 03: 76 00 36 00 00

6. Set foto verdichtungsverhältnis befehl: 56 00 31 05 01 01 12 04 XX Zurück: 76 00 31 00 00

XX ist in der regel ausgewählt wie 36 (bereich: 00 —- FF)

7. Set foto größe befehl:

56 00 31 05 04 01 00 19 11 (320*240): 76 00 31 00 00

56 00 31 05 04 01 00 19 00 (640*480)

8. Ändern serielle geschwindigkeit: 56 00 24 03 01 XX XX Rückkehr: 76 00 24 00 00

XX XX Geschwindigkeit

AE C8 9600

56 E4 19200

2A F2 38400

datenblatt

Bestellinformationen:

BEMERKUNG:

1 ——— > Bild Größe:

VGA = 640*480 = 48 Karat QVGA = 320*240 = 16 Karat CIF = 352*288 QCIF = 176*144

2 ——— > Kamera Objektiv

FOV, es bedeutet Sichtfeld, die grad ist DIAGONAL

3,6 MM FOV = 90 Grad

2,8 MM FOV = 120 Grad

2,5 MM FOV = 130 Grad

1,8 MM FOV = 170 Grad

3 ——— > Andere

— > 232 ebene auf: 232 Ebene (Standard), R15 & R16 " 0 " ohm oder “ Kurze ”, Und Entfernen MAX232 Chip

—- > 5 V zu 3,3 V: 5 V (Standard), entfernen “ U1 ”, und Verbinden " input ". " Output "

—- > NTSC zu PAL: NTSC (Standard), entfernen " R21 " als PAL

sie vielleicht wie:

4.184.693.354.69

Packge:

1 Camer Moudle x1pc

2 Db9-stecker * 1 stück

3 Test kabel: 6PIN, 2,0mm Len: 30 cm 1 stücke
