Produktbeschreibung:

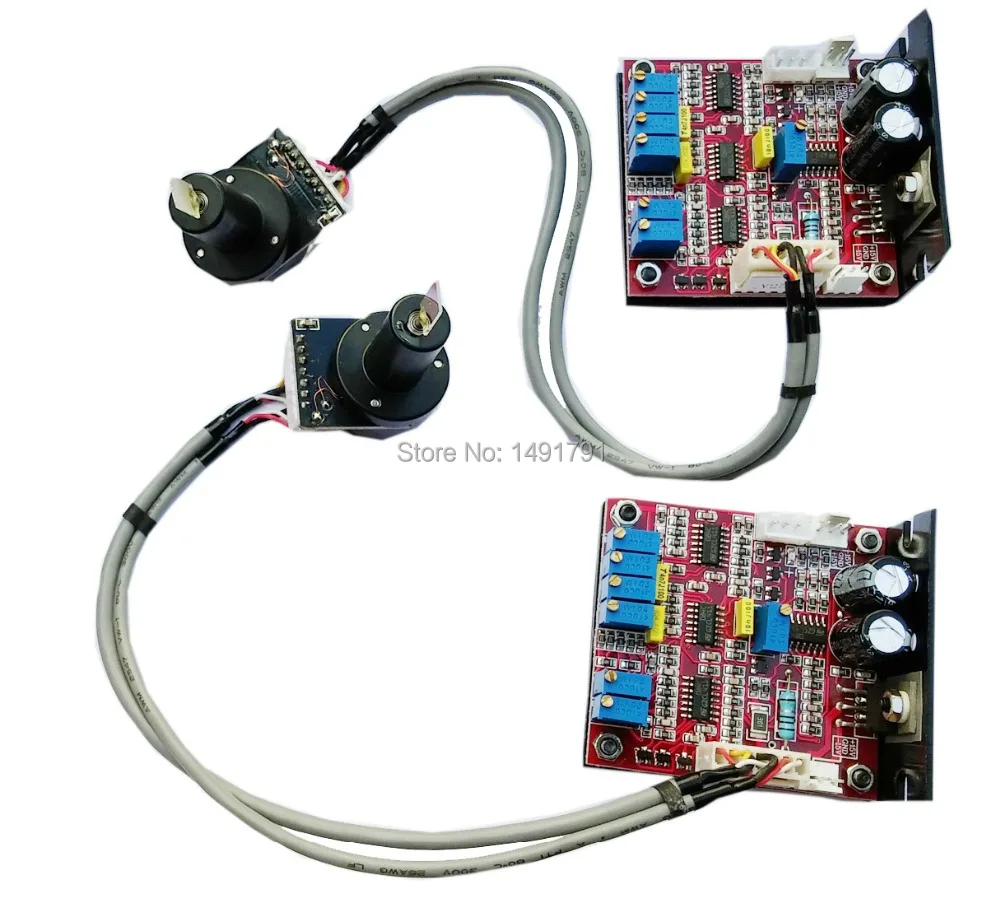

standard-paket beinhaltet (selbe wie das bild zeigt):

  • 2×Scanners
  • 1x hauptplatine (karte)
  • 2×Driver bord
  • 2×Mirrors
  • 1×Scanner montieren
  • 1×power versorgung (EITER)
  • 2×Cables fahrer zu scanner
  • 2×Cables fahrer zu EITER
  • 2×Cables fahrer zu eingangssignale
  • 2x DB25 stecker

SPEZIFIKATION:

  • Closed Loop Moving Magnet Scanner
  • eingangswiderstand: 200 Karat ohm, differential
  • Signal eingangsspannung:± 5 V
  • eingangsspannung anforderungen: + 15 V/1.0A,-15 V/0.6A
  • betriebstemperaturbereich: 0 ~ 50 grad C
  • optische winkel:±20° max
  • Scanner geschwindigkeit: > 15 Kpps (30 Karat ILDA test-muster, ±20°optical)
  • spiegel abmessungen Bxl: 7mm * 11mm * 0,6mm(breite welle-länge)
  • bord größe: 7,4 cm (lang) * 5,0 cm (breite) * 2,5 cm (hoch)

die war Scanner gemessen durch eine unabhängige quelle und bestätigt fabrik

mit PANGOLIN QM2000 karte.die gewünschte ausgabe geschwindigkeit. mit dem standard

ILDA test muster. labor stromversorgung +/-15VDC,raumtemperatur. Windows

PC mit Pangolin, 12/30 karat ILDA test-rahmen full size. 7x11x0,6mm spiegel wurde während verwendet

messzeit. die galvo ist fixiert die standard halterungen auf eine aluminium grundplatte,

keine mahlzylinder.

ablenkungswinkel

betriebsspannung

geschwindigkeit @ Spiegel größe

20 ° optische ablenkung

+/-15 V

18 Kpps @ 7*11*0,6

15 ° optische ablenkung

+/-15 V

25 Kpps @ 7*11*0,6

5 ° optische ablenkung

+/-15 V

30 Kpps @ 7*11*0,6

leistungsaufnahme

XH-3 Stecker pins

beschreibung

bemerkung

kabel farbe

3

+ VCC

+ 15 V/1.0A

ROT, 24AWG

2

GND

SCHWARZ, 24AWG

1

-VEE

-15 V/0.6A

WEIß, 24AWG

Signaleingang

3

steuersignal Y +

-5V ~ + 10 V analogsignal

2

S-GND

boden

1

steuersignal-

-5V ~ + 10 V analogsignal

Potentiometer beschreibung:

  • IST Eingang (nur angepasst in fabrik)
  • SG Servo verstärkung (power der rückmeldung signal für interne pid-regler
  • LFD niederfrequenz dämpfung (richtige überschwingen)
  • HFD hochfrequenz dämpfung (richtige undershoot)
  • LIN nullpunktverschiebung (elektrische offset der fahrer, nur angepasst in fabrik)
  • PS Position (erhöht oder verringern eingangsempfindlichkeit der computer,NICHT ändern es)

SERVICE & SETUP:

dies ist ein kommerzielles produkt kann erfordern laufende und erste set-up, reinigung,

wartung und pflege.

betriebs Ausbildung und tutorials sind nicht enthalten mit kauf aber unterstützung zur verfügung.

hier ist die alten stil scanner, (wir haben upgroup es als der aktuellen produkt):
